EC-Reihe

Mit diesem Spulenkörper - Katalog informieren wir Sie über die gesamte Produktpalette der EC-Reihe

Die Bauteile der EC-Reihe werden speziell in Gleichspannungswandlern, Schaltnetzteilen, Impulsübertragern oder Transduktoren eingesetzt. Wir liefern zum Ferrit passende Spulenkörper aus hochqualifizierten Kunststoffen in verschiedenen Ausführungsvarianten genau so, wie Sie sie für Ihre individuelle Fertigung brauchen.

Die notwendigen Federklammern zur Befestigung der Ferritkerne finden Sie ebenfalls in diesem Katalog.

Werden im Rahmen der Weiterverarbeitung Hochtemperaturlöttechniken eingesetzt, empfiehlt sich die Verwendung von strahlenvernetzten Thermoplastwerkstoffen. Dadurch wird die Beibehaltung der mechanischen Eigenschaften - hier insbesondere die der glasfaserverstärkten Polyamide - gesichert und das Bruchrisiko minimiert. NORWE bietet deshalb alle Bauteile der EC-Reihe auf Wunsch auch mit Strahlenvernetzung an.

Strahlenvernetzte Materialien halten kurze, aber sehr hohe Spitzenleistungen problemlos aus. Neben den verarbeitungstechnischen Aspekten ergeben sich auch interessante Kostenvorteile - wir informieren und beraten Sie gerne in einem persönlichen Gespräch.

Für Fragen stehen wir Ihnen selbstverständlich jederzeit zur Verfügung.

Unsere umfangreiche Palette an Spezialformen erlaubt durch einfaches Auswechseln von Formeinsätzen nahezu uneingeschränkte konstruktive Veränderungen der Bauteile nach Ihren Vorgaben. Als weiteren Vorteil für Sie ermöglicht dieses Baukastensystem eine extrem kurze Herstellungszeit der Spritzgussformen zu äußerst günstigen Konditionen.

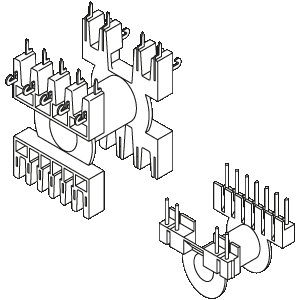

EC Spulenkörper Horizontal

Die Spulenkörper sind aus glasfaserverstärktem Polyamid PA66, p6g (RTI Dauergebrauchstemperatur +125°C). Das Lötstiftmaterial ist Zinnbronze, verzinnt und das Lötschwertmaterial ist Messing, verzinnt. Maximale Löttemperatur 350°C bis 2 Sekunden.
Sondermaterialien - z.B. Strahlenvernetzung - und -ausführungen auf Anfrage, Abmessungen in mm/inch.

Die Spulenkörper eignen sich für eine rationelle Bewicklung auch auf numerisch gesteuerten Wickelmaschinen. Die mit Lötstiften bestückten Spulenkörper sind in zwei verschiedenen Stiftdurchmessern verfügbar. Blindlötungen infolge abgedeckter Printlöcher werden durch die besondere Konstruktion der EC-Lötschwerter vermieden.

EC 35 - EC 70 Horizontal

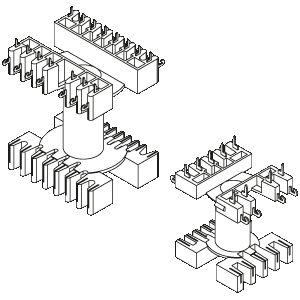

EC Spulenkörper Vertikal

Die Spulenkörper sind aus glasfaserverstärktem Polyamid PA66, p6g (RTI Dauergebrauchstemperatur +125°C). Das Lötschwertmaterial ist Messing, verzinnt. Maximale Löttemperatur 350°C bis 2 Sekunden.
Sondermaterialien - z.B. Strahlenvernetzung - und -ausführungen auf Anfrage, Abmessungen in mm/inch.

Die Spulenkörper eignen sich für eine rationelle Bewicklung auch auf numerisch gesteuerten Wickelmaschinen. Die EC-Lötschwerter ermöglichen seitliches Anwickeln und Löten. Blindlötungen infolge abgedeckter Printlöcher werden durch die besondere Konstruktion der EC-Lötschwerter vermieden.

EC 41 - EC 70 Vertikal

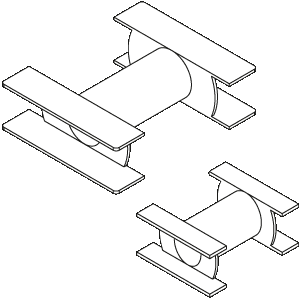

EC/CO Spulenkörper

Die Spulenkörper sind aus glasfaserverstärktem Polyamid PA66, p6g (RTI Dauergebrauchstemperatur +125°C).
Sondermaterialien - z.B. Strahlenvernetzung - und -ausführungen auf Anfrage, Abmessungen in mm/inch.

Die Spulenkörper eignen sich besonders für die Bewicklung mit Flachdrähten und Bändern, werden aber auch bei der Realisierung niedrigster Einbauhöhen verwendet. Für Bestellungen Typenbezeichnung und Code-Nr. angeben.

EC 35/CO - EC 120/CO

Schutzklasse mit Distanzring DR

Distanzringe DR werden aus glasfaserverstärktem Polyamid PA66, A RV250 nat. (RTI Dauergebrauchstemperatur +100°C) und Polyethylenterephthalat PET SKYT.5220FR (RTI Dauergebrauchstemperatur +155°C).
Sondermaterialien - z.B. Strahlenvernetzung - und -ausführungen auf Anfrage, Abmessungen in mm/inch.

Der Einsatz von Distanzringen DR ist bei rundem Wickelquerschnitt für die entsprechende Einhaltung der Kriech- und Luftstrecken zwischen primär/sekundär sowie zum Kern vorteilhaft. Die Ringe sind additiv praktisch für alle Abmessungen einsetzbar.
Für Bestellungen Typenbezeichnung und Code-Nr. angeben.

DR 12 - DR 27

Federklammer FK-EC

Für die Verbindung von EC-Kernhälften können Kleber (Araldit) verwendet werden, die bis zur Aushärtung unter Druck stehen sollen. Vorteilhafter und rationeller sind die leicht montierbaren Federklammern FK aus rostfreiem Stahl, die sowohl für horizontale als auch für vertikale Bauweise geeignet sind. Der Klammerdruck ändert sich bei Schwankungen der Betriebstemperatur nicht.

Pro Kernsatz und Spulenkörper sind je 2 Federklammern FK erforderlich. Für die zusätzliche Verbindung mit dem Spulenkörper und gegen Frequenzgeräusche ist ein Tropfen Kleber zu verwenden. Sondermaterial und -ausführungen auf Anfrage, Abmessungen in mm. Für Bestellungen Typenbezeichnungen und Code-Nr. angeben.

FK - EC

EC Bestellbeispiel

Alle Detail-Angaben, die zur korrekten Ausführung Ihrer Bestellung notwendig sind, entnehmen Sie bitte dem Bestellbeispiel (pdf-Datei).

EC Bestellbeispiel

Ergänzende Produktinformationen

Erläuternde bzw. weitergehende Informationen zu dieser Spulenkörper-Serie entnehmen Sie bitte der anhängenden pdf-Datei.

- Informationen zur EC-Serie
- Übersicht der Lötstifte
- Übersicht der Lötschwerter
- Beschreibung zu Distanzringen DR
- EC Ferrit-Kerne
- Kunststoffmaterialliste
- Beschreibung über Strahlenvernetzung

EC Produkt-Infos
