PQ-Reihe

Unsere gesamte Produktpalette der PQ-Reihe

Die Bauteile der PQ-Reihe zeichnet insbesondere ein Maximum an Ausgangsleistung bei einem Minimum an Gewicht und Volumenbedarf aus - sie entsprechen damit in idealer Weise den aktuellen Anforderungen der Elektroindustrie. Wir liefern dazu Bauteile aus hochqualifizierten Kunststoffen wie sie zu Ihrer individuellen Fertigung passen.

Werden im Rahmen der Weiterverarbeitung Hochtemperaturlöttechniken eingesetzt, empfiehlt sich die Verwendung von strahlenvernetzten Thermoplastwerkstoffen. Vernetzte Materialien halten kurze, aber sehr hohe Spitzentemperaturen problemlos aus. Neben den verarbeitungstechnischen Aspekten ergeben sich auch interessante Kostenvorteile.

Unsere umfangreiche Palette an Spezialformen erlaubt durch Auswechseln von Formeinsätzen konstruktive Veränderungen der Bauteile nach Ihren Vorgaben. Als weiteren Vorteil für Sie ermöglicht unser Baukastensystem eine kurze Herstellungszeit der Spritzgussformen zu äußerst günstigen Konditionen.

Für Fragen stehen wir Ihnen selbstverständlich jederzeit zur Verfügung.

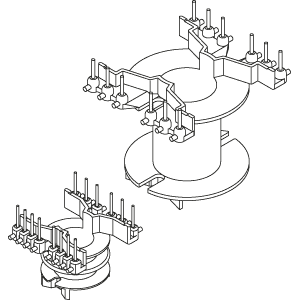

PQ Spulenkörper mit linear angeordneten Lötstiften.

Die Spulenkörper sind aus glasfaserverstärktem Polyethylenterephthalat PET, SKYT.5220FR (RTI Dauergebrauchstemperatur +155°C). Lötstiftmaterial ist Zinnbronze, verzinnt. Maximale Löttemperatur 350°C bis 2 Sekunden.
Sondermaterialien - z.B. Strahlenvernetzung - und -ausführungen auf Anfrage, Abmessungen in mm/inch.

Die Spulenkörper mit vertikaler Achse eignen sich zur Verarbeitung auf modernsten, numerisch gesteuerten Wickelmaschinen. Linear angeordnete Lötstiftreihen in Verbindung mit radialen Umwickelzapfen gewährleisten eine zugentlastete, axiale Anwicklung. Abstandsfüße zur Printplatte stellen sicher, dass Blindlötungen durch abgedeckte Printlöcher vermieden werden.

PQ linear / Lötstifte

PQ Sonderbauformen

Die Spulenkörper sind aus glasfaserverstärktem Polyethylenterephthalat PET, SKYT.5220FR (RTI Dauergebrauchstemperatur +155°C).
Sondermaterialien - z.B. Strahlenvernetzung - und -ausführungen auf Anfrage, Abmessungen in mm/inch.

Die Spulenkörper eignen sich besonders für die Bewicklung von dicken Drähten, Flachdrähten, Rund- oder Profillitzen sowie Bändern.
Für Bestellungen Typenbezeichnung und Bestell-Code angeben.

PQ Sonderbauformen

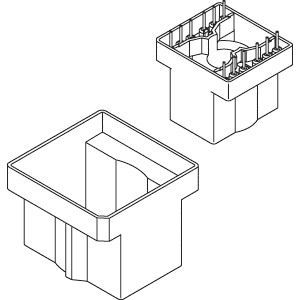

PQ Vergussgehäuse

Die Vergussgehäuse sind aus glasfaserverstärktem Polyamid PA66, A RV250 nat. (RTI Dauergebrauchstemperatur +100°C). Sondermaterialien - z.B. Strahlenvernetzung - und -ausführungen auf Anfrage, Abmessungen in mm/inch.
Im Rahmen des stetigen Ausbaus der PQ-Serie ist - auch gemäß Industrienachfrage - die Aufnahme von Vergussgehäusen in das Sortiment geplant.

Die PQ-Gehäuse zeichnen sich insbesondere durch ein Maximum an Ausgangsleistung bei einem Minimum an Gewicht und Raumbedarf aus. Die Abmessungen sind entsprechend für die Spulenkörper ausgelegt.
Alle PQ-Spulenkörper mit linear angeordneten Stiften sind mit geraden z6 und in den großen Größen mit z8 Lötstiften bestückt.
Für Bestellungen Typenbezeichnung und Code-Nr. angeben.

PQ 16-11 vg - PQ 50-50 vg

PQ Bestellbeispiel

Alle Detail-Angaben, die zur korrekten Ausführung Ihrer Bestellung notwendig sind, entnehmen Sie bitte dem Bestellbeispiel (pdf-Datei).

PQ Bestellbeispiel

Ergänzende Produktinformationen

Erläuternde bzw. weitergehende Informationen zu dieser Spulenkörper-Serie entnehmen Sie bitte der anhängenden pdf-Datei.

- Informationen zur PQ-Serie
- Übersicht der Lötstifte
- PQ Ferrit-Kerne
- Tabelle mit Wicklungsdaten
- Kunststoffmaterialliste

PQ Produkt-Infos
