RM Power Transformer 45° Special Design
RM Produktgruppe
RM Power Transformer 45° Special Design
RM Special Design Coil Formers
Special RM 45° power transformer coil formers for bifilar winding concepts and automated winding and soldering processes.
Technische Gruppendaten
Technische Merkmale.
Technische Merkmale, Artikelvarianten und verifizierte Produktressourcen sind auf Gruppenebene gebündelt – für einen schnellen Zugriff in Entwicklung und Beschaffung.
Connection
Solder pin arrangement on the lower flange
Materials
PA66 p6g
RTI
+125°C
Pin System
Tin bronze, tin-plated solder pins
Soldering Resistance
+350°C up to 2 seconds
Design Feature
The solder pin arrangement enables simultaneous winding and termination of two wires for bifilar windings
Benefit
Compared with standard coil formers, 12 to 32 connection contacts can be used and fully automatic winding and soldering is possible
Artikelebene
Verfügbare NORWE Typen.
Wählen Sie den benötigten NORWE Typ über den Bestellcode. Verifizierte technische Ressourcen bleiben mit dem Artikelkontext verknüpft, damit Zeichnungen, Muster und Angebote eindeutig zugeordnet werden können.
VorschauNORWE TypBestellcodeStatusRessourcen

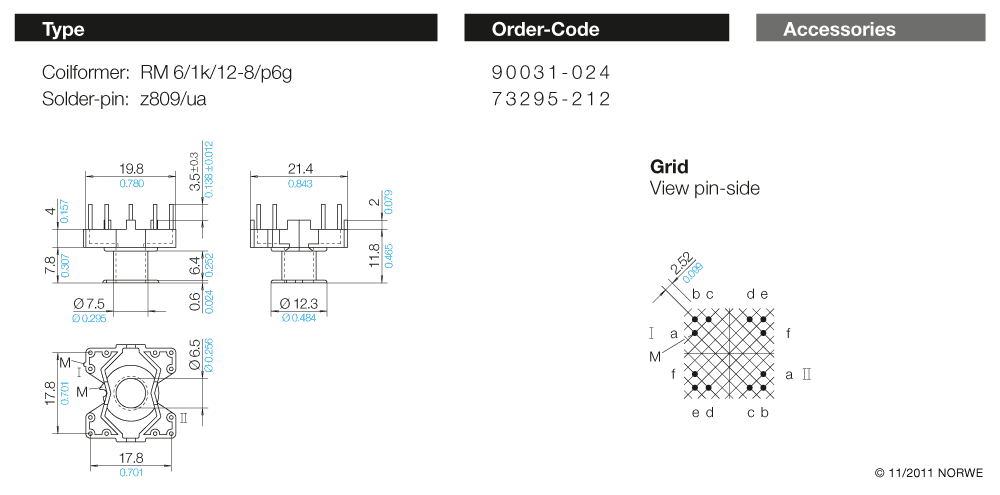

NORWE Typ
RM 6/1k/12-8/p6gBestellcode
90031-024Status
VerfügbarRessourcen
2 Downloads verfügbar
Ressourcen auf Artikelebene

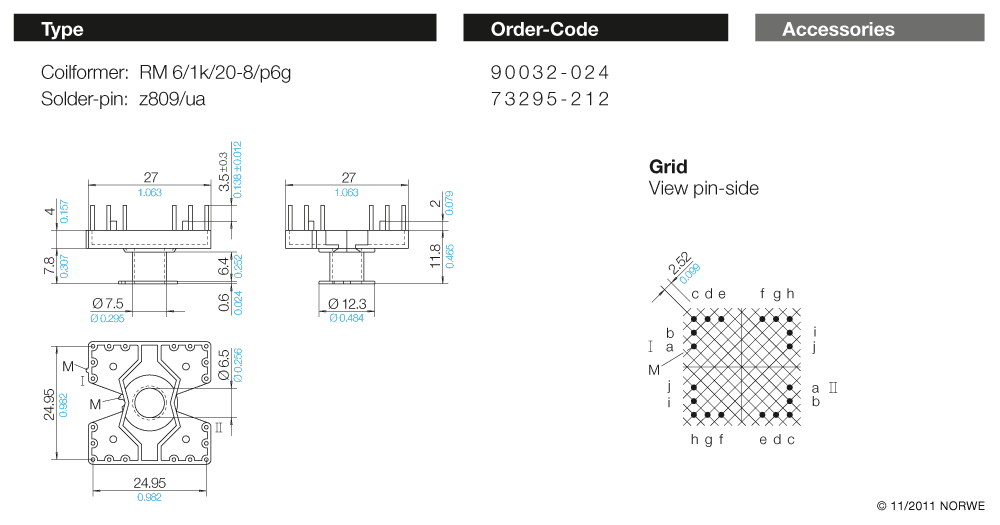

NORWE Typ
RM 6/1k/20-8/p6gBestellcode
90032-024Status
VerfügbarRessourcen
2 Downloads verfügbar
Ressourcen auf Artikelebene

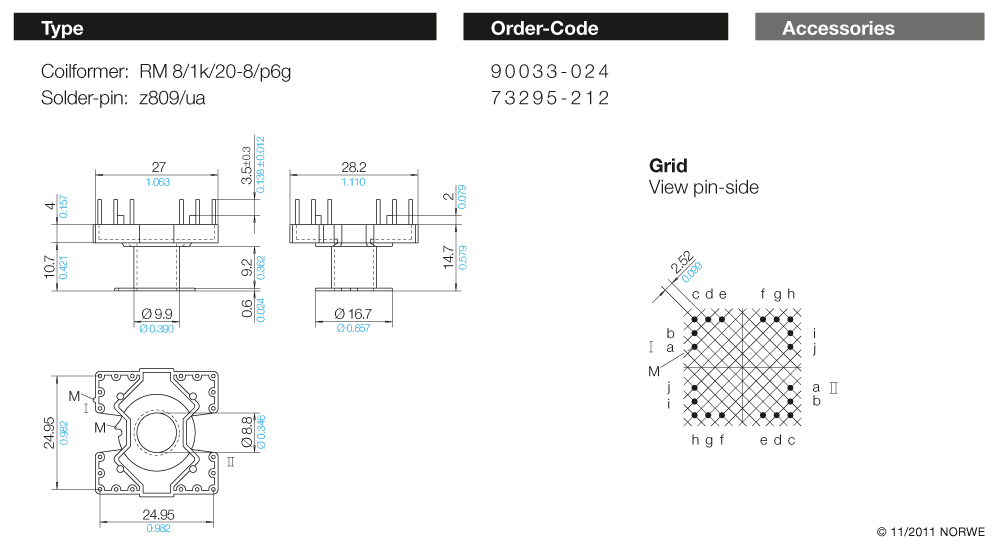

NORWE Typ
RM 8/1k/20-8/p6gBestellcode
90033-024Status
VerfügbarRessourcen
2 Downloads verfügbar
Ressourcen auf Artikelebene

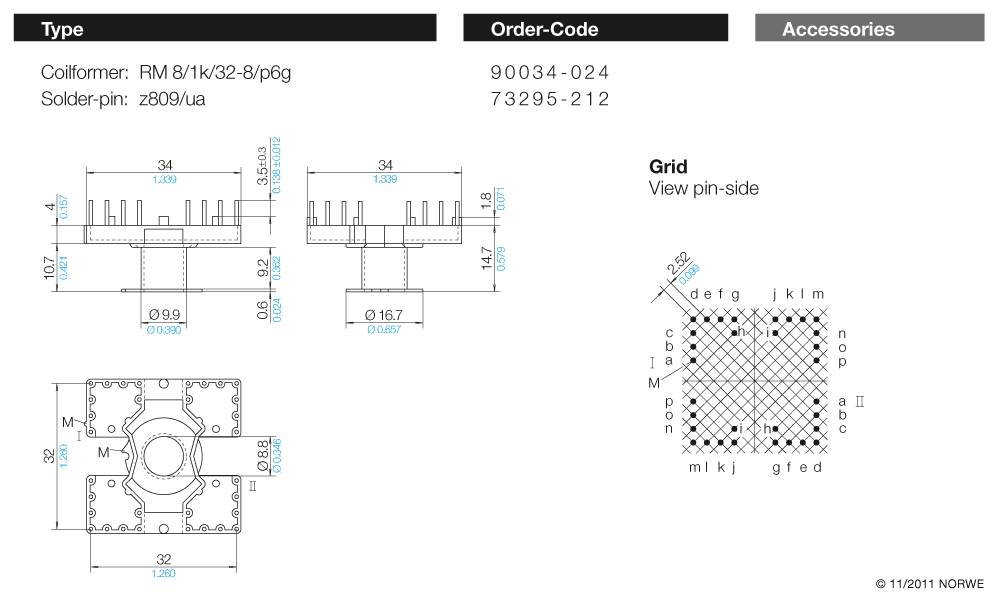

NORWE Typ
RM 8/1k/32-8/p6gBestellcode
90034-024Status
VerfügbarRessourcen
2 Downloads verfügbar
Ressourcen auf Artikelebene
Unterstützung bei dieser Produktgruppe?
Sprechen Sie mit NORWE über RM Power Transformer 45° Special Design, Artikelauswahl, Zeichnungen, Muster oder Angebotsvorbereitung.
