Materialoptionen
Glass-fibre reinforced PET SKYT.5220FR and PA66 A RV250 natural depending on variant and application
Economic Transformer Design
ETD / EER
Hochfrequenz-Leistungstransformatoren
Spulenkörper und Systemkomponenten für Schaltnetzteile, Wandler und Hochfrequenz-Transformatoranwendungen.
Produktfamilie
Überblick zur Produktfamilie.
ETD / EER ist Teil des NORWE Produktsystems für anspruchsvolle elektrische und elektronische Anwendungen. Die Familie verbindet bewährte Kerngeometrien mit zuverlässiger Fertigung, Materialkompetenz und anwendungsspezifischen Konfigurationsmöglichkeiten.
Switch-Mode Power SuppliesConvertersHigh-Frequency TransformersPower ElectronicsBattery Chargers
Technische Daten der Produktfamilie
Technische Grundlage.
Die Produktfamilie wird durch Materialoptionen, thermisches Verhalten, Isolationsanforderungen und Fertigungsmerkmale für zuverlässige Langzeitperformance definiert.
RTI-Leistung
PET SKYT.5220FR with RTI +155°C and PA66 A RV250 natural with RTI +100°C depending on variant
Lötbeständigkeit
Maximum soldering temperature up to +350°C for short-term exposure up to 2 seconds
Stift- & Lötmessermaterialien
Tin bronze, tin-plated solder pins and brass, tin-plated solder blades depending on configuration
Designsystem
ETD Standard with solder pins, ETD Standard with solder blades, ETD lr low-height versions and EER variants
Sondermaterialien
Radiation cross-linked materials and special executions are available on request
Produktgruppen
Produktgruppe auswählen.
Wählen Sie eine Produktgruppe, um verifizierte NORWE Typen, Bestellcodes, technische Produktansichten und artikelspezifische Anfrageoptionen aufzurufen.
01

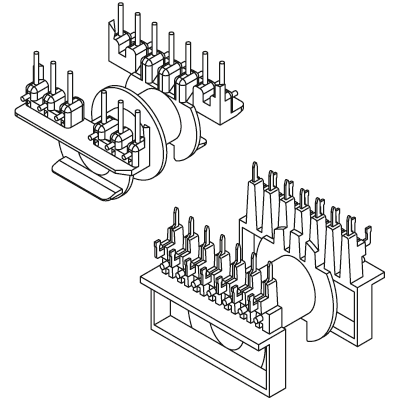

ETD Coil Formers Horizontal
Horizontal ETD Coil Formers
Horizontal ETD coil formers for switch-mode power supplies, converters and high-frequency transformer applications.
Baureihe: ETD HorizontalAusrichtung: HorizontalMaterialien: PET SKYT.5220FR
02

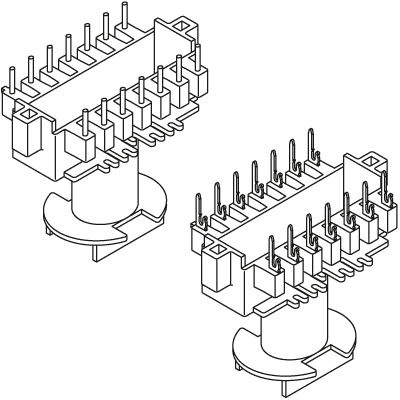

ETD Coil Formers Vertical
Vertical ETD Coil Formers
Vertical ETD coil formers for upright transformer assemblies and SMPS applications.
Baureihe: ETD VerticalAusrichtung: VerticalMaterialien: PET SKYT.5220FR
03

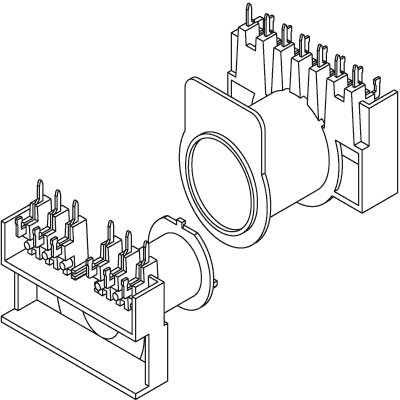

ETD Protection Class Coil Formers / Concentric Design
Protection Class Coil Formers
ETD protection class coil formers in concentric design for transformers with separated primary and secondary windings.
Baureihe: ETD Protection ClassAusführung: Concentric designMaterialien: PA66 A RV250 natural
04

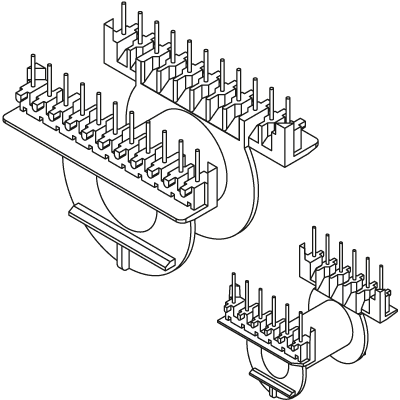

EER Coil Formers Horizontal
Horizontal EER Coil Formers
Horizontal EER coil formers in modern design with solder pins for high-frequency transformer applications.
Baureihe: EER HorizontalAusrichtung: HorizontalMaterialien: PET SKYT.5220FR
05

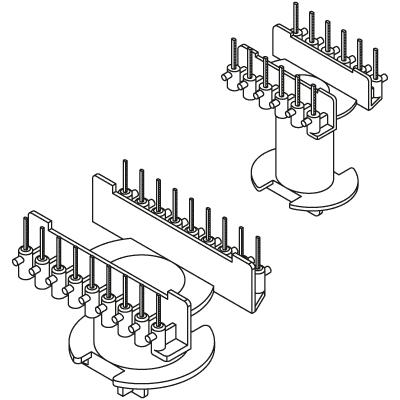

EER Coil Formers Vertical
Vertical EER Coil Formers
Vertical EER coil formers in modern design with solder pins for upright transformer applications.
Baureihe: EER VerticalAusrichtung: VerticalMaterialien: PET SKYT.5220FR
06

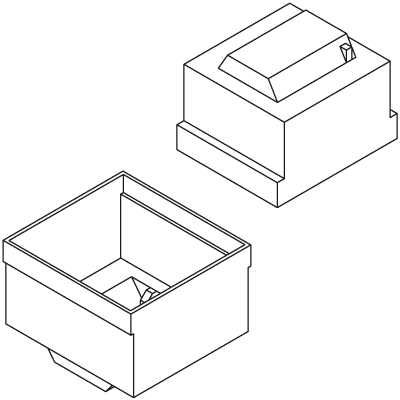

ETD Potting Boxes Horizontal
Accessory / Housing
Horizontal ETD potting boxes for protected and encapsulated ETD transformer assemblies.
Funktion: Potting and protectionAnwendung: ETD horizontal coil former assembliesMaterialien: PA66 A RV250 natural
07

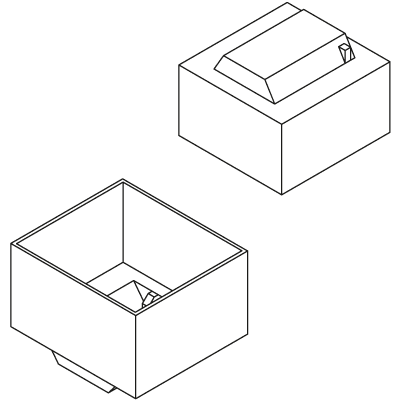

ETD lr Potting Boxes Horizontal
Accessory / Housing
Reduced-height ETD lr potting boxes for ETD lr versions with minimized weight and shorter overall height.
Funktion: Low-height potting and protectionAnwendung: ETD lr horizontal coil former assembliesMaterialien: PA66 A RV250 natural
08

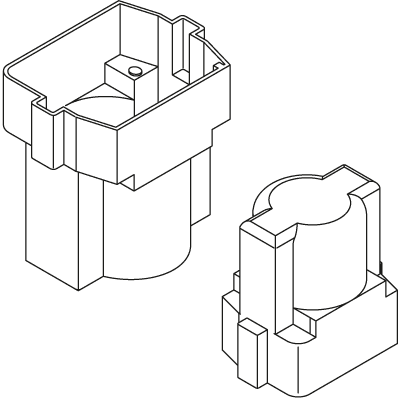

ETD Potting Boxes Vertical
Accessory / Housing
Vertical ETD potting boxes for encapsulated ETD vertical coil former assemblies.
Funktion: Potting and protectionAnwendung: ETD vertical coil former assembliesMaterialien: PA66 A RV250 natural
09
Protection Class With Distance Ring DR
Distance Ring / Protection Class Component
Distance rings DR for protection class transformer concepts and improved creepage and clearance distances.
Funktion: Distance ring for insulation conceptsAnwendung: Protection class transformers with round winding cross-sectionMaterialien: PA66 A RV250 natural or PET SKYT.5220FR
10

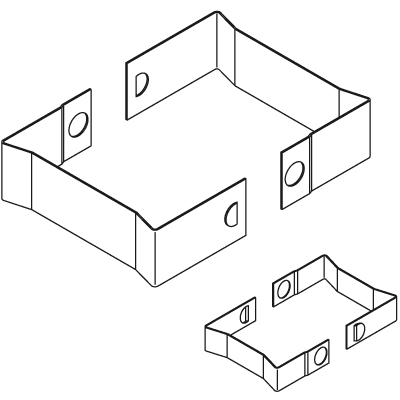

Spring Clips FK-ETD
Assembly Component
FK-ETD spring clips for connecting ETD core halves in horizontal and vertical designs.
Funktion: Connection and fixation of ETD core halvesAnwendung: Horizontal and vertical ETD assembliesMaterial: Stainless steel
Vorteile
Produktvorteile.
Designed for SMPS transformer applications
Horizontal and vertical versions available
ETD lr low-height design available
EER variants for modern transformer designs
System components for protection class and potting concepts
Anforderungen
Technische Anforderungen.
High Frequency
High Power
Thermal Stability
Reliable Insulation
Lead-Free Solder Compatibility
Engineering-Merkmale
Für zuverlässige Fertigung ausgelegt.
Jedes Produktdetail unterstützt zuverlässiges Wickeln, Montage, Isolation und langfristige Prozessstabilität.
01
ETD and EER series are developed for converters in switch-mode power supplies
02
ETD series and EER series are further developments of the established EC series
03
ETD lr design supports minimized weight and shorter overall height
04
Protection class coil formers allow separated primary and secondary winding sections
05
Distance rings DR support creepage and clearance distances in protection class designs
06
Modular tooling concepts support fast customer-specific adaptations
Materialien
Technische Werkstoffe.
Die Materialauswahl unterstützt elektrische Isolation, thermische Stabilität und langfristige Zuverlässigkeit in anspruchsvollen Industrieanwendungen.
PET SKYT.5220FR / RTI +155°CPA66 A RV250 natural / RTI +100°CRadiation cross-linked materials on request
Materialzugang
Standardmaterialien, UL-Daten und anwendungsspezifische Unterstützung.
Prüfen Sie NORWE Standardkunststoffe und UL-bezogene Daten oder besprechen Sie alternative Werkstoffe für spezifische thermische, elektrische, verarbeitungstechnische oder regulatorische Anforderungen.
Technische Leistungsmerkmale
Verifizierte technische Performance.
Die Produktfamilie ist auf Materialperformance, Lötbeständigkeit, Anschlusstechnik und zuverlässige Verarbeitung ausgelegt.
01
Glass-fibre reinforced PET SKYT.5220FR with RTI +155°C for ETD and EER coil former variants
02
PA66 A RV250 natural with RTI +100°C for protection class components and potting boxes
03
Maximum soldering temperature up to +350°C for up to 2 seconds
04
Tin bronze, tin-plated solder pins depending on configuration
05
Brass, tin-plated solder blades depending on configuration
06
Radiation cross-linked materials and special executions available on request
Downloads & Zeichnungen
Technische Dokumente ohne Umwege.
Technische Dokumentation ist auf Artikelebene mit der Produktstruktur verbunden. Aktuelle freigegebene Zeichnungen werden von NORWE mit eindeutigem Produktkontext für Engineering und Beschaffung bereitgestellt.
Technische Ressource
Technische Daten
Öffnen Sie das zentrale Dokumentencenter für freigegebene technische und Compliance-Dokumentation.
Dokumentencenter öffnen→
Technische Ressource
Zeichnungsinformationen
Wählen Sie Produktgruppe und Artikel, um freigegebene artikelspezifische technische Zeichnungen direkt aufzurufen.
Produktgruppen öffnen→
Technische Ressource
Anwendungsunterstützung
Klären Sie Produkteignung, Materialfragen und fertigungstechnische Anforderungen mit NORWE.
Anwendungsunterstützung anfragen→
Technische Ressource
Angebotsvorbereitung
Überführen Sie die technische Auswahl direkt in die Angebotsvorbereitung – mit Produkt- und Projektkontext.
Angebot anfragen→
Produktdokumentation
Bestellinformationen
Familienspezifische Bestellhinweise für komplexe Konfigurationen, Montageoptionen und die Interpretation von Bestellcodes.
Artikel-Bestelldaten öffnen →Produktdokumentation
Ergänzende Produktinformationen
Zusätzliche technische Informationen zu dieser Produktfamilie und ihren Artikelvarianten.
Aktuelle Ergänzende Produktinformationen anfragen →Downloads & Zeichnungen
91 freigegebene Zeichnungen direkt über die Artikel verfügbar.
Wählen Sie die passende Produktgruppe und anschließend den Artikel. Freigegebene Zeichnungen können dort ohne Anfrage direkt geöffnet werden.
Verfügbare Ressourcenkategorien
ETD/EER Ordering ExampleETD/EER Product InformationDistance Ring DescriptionSolder Pin OverviewSolder Blade OverviewPlastic Material ListRadiation Cross-LinkingETD Ferrite CoresEER Ferrite Cores
Technische FAQ
Häufig gestellte Fragen.
Spulenkörper und Systemkomponenten für Schaltnetzteile, Wandler und Hochfrequenz-Transformatoranwendungen.
Für diese Produktfamilie sind folgende Werkstoffangaben hinterlegt: PET SKYT.5220FR / RTI +155°C, PA66 A RV250 natural / RTI +100°C, Radiation cross-linked materials on request. Die konkrete Eignung ist abhängig von Artikel und Anwendung.
Freigegebene Zeichnungen und technische Dokumente sind direkt über die Produktgruppen, Artikel und das NORWE Dokumentencenter erreichbar. Nicht öffentlich verfügbare Unterlagen können über den technischen Support angefragt werden.
Branchen
Relevante Branchen.
NORWE unterstützt Anwendungen in Branchen, in denen Qualität, Zuverlässigkeit und technische Sicherheit entscheidend sind.
IndustrieelektronikEnergiesystemeE-Mobility
Anfrage
Vom Produktinteresse zur technischen Klarheit.
Starten Sie mit ETD / EER. NORWE unterstützt Sie mit technischen Dokumenten, Musteranforderungen, Angebotsvorbereitung und anwendungsspezifischen Engineering-Fragen.
Anwendung besprechen.
Sprechen Sie mit NORWE über ETD / EER, technische Anforderungen und anwendungsspezifische Lösungen.
