LDS Laser Direct Structuring for advanced plastic components and integrated electronic functions
Laser Direct Structuring
LDS / SMD3
Fortschrittliche Kunststoffkomponenten
Fortschrittliche EE-SMD-Spulenkörper mit LDS-Technologie für kompakte 3D-MID- und Surface-Mount-Transformatoranwendungen.
Produktfamilie
Überblick zur Produktfamilie.
LDS / SMD3 ist Teil des NORWE Produktsystems für anspruchsvolle elektrische und elektronische Anwendungen. Die Familie verbindet bewährte Kerngeometrien mit zuverlässiger Fertigung, Materialkompetenz und anwendungsspezifischen Konfigurationsmöglichkeiten.
3D-MID ComponentsSMD TransformersCompact PCB AssembliesAutomated Pick And PlaceIntegrated Electronic Functions
Technische Daten der Produktfamilie
Technische Grundlage.
Die Produktfamilie wird durch Materialoptionen, thermisches Verhalten, Isolationsanforderungen und Fertigungsmerkmale für zuverlässige Langzeitperformance definiert.
Designsystem
EE-SMD coil formers in LDS/SMD3 configuration with defined NORWE type and order code
Montageunterstützung
Compatible Pick and Place caps and selected spring-clip accessories depending on variant
Produktdokumentation
Drawings, offers and additional product information are available per listed product variant
Produktgruppen
Produktgruppe auswählen.
Wählen Sie eine Produktgruppe, um verifizierte NORWE Typen, Bestellcodes, technische Produktansichten und artikelspezifische Anfrageoptionen aufzurufen.
01
EE-SMD Coil Formers (LDS/SMD3)
EE-SMD Coil Formers LDS/SMD3

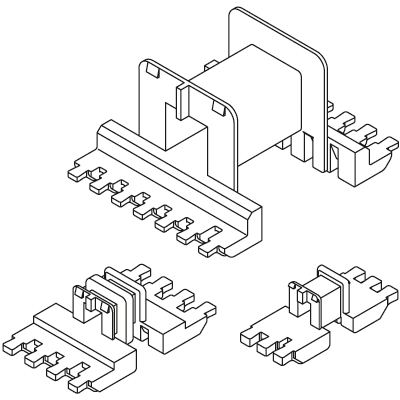

EE-SMD3 coil formers using LDS technology for compact surface-mount transformer assemblies.
Legacy Group: 015/A01Kernbereich: EE 5 - EE 16Technologie: LDS / SMD3
02
P-EE Pick and Place Caps
Pick and Place Caps

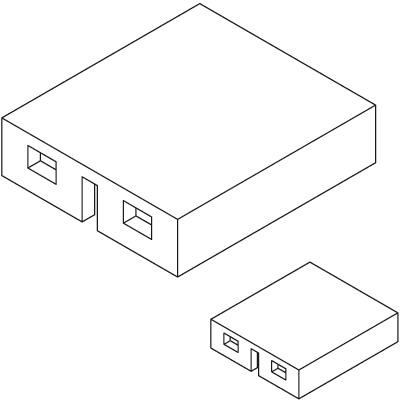

P-EE Pick and Place caps for automated placement of EE-SMD3 transformer assemblies.
Legacy Group: 015/B01Bereich: P-EE 5 - P-EE 16Material: torA504
03
Spring Clips SB
Spring Clips

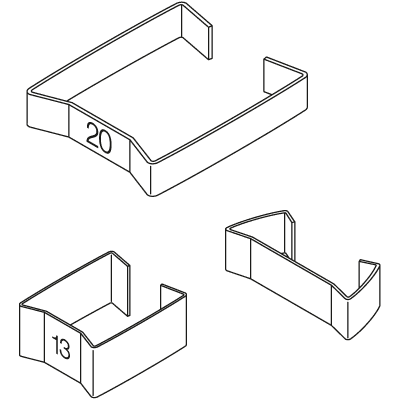

SB spring clips for mechanical fixation of ferrite core halves in LDS/SMD3 assemblies.
