Materialoptionen
PA66 p6g, PA66 A RV250 natural, PA66 A3X2G10 black, PA66 x2g5, PBT pcg and special materials on request
E-Kern- / M-Kern-Geometrie
EE / M
Klassische Ferritkern-Spulenkörper
Zuverlässige Spulenkörper für Kleintransformatoren, Leistungstransformatoren, Schaltnetzteile und Wandleranwendungen.
Produktfamilie
Überblick zur Produktfamilie.
EE / M ist Teil des NORWE Produktsystems für anspruchsvolle elektrische und elektronische Anwendungen. Die Familie verbindet bewährte Kerngeometrien mit zuverlässiger Fertigung, Materialkompetenz und anwendungsspezifischen Konfigurationsmöglichkeiten.
Small TransformersPower TransformersSwitch-Mode Power SuppliesConvertersPower Transfer
Technische Daten der Produktfamilie
Technische Grundlage.
Die Produktfamilie wird durch Materialoptionen, thermisches Verhalten, Isolationsanforderungen und Fertigungsmerkmale für zuverlässige Langzeitperformance definiert.
RTI-Leistung
Typical RTI values from +100°C to +130°C depending on selected material
Lötbeständigkeit
Maximum soldering temperature up to +350°C for short-term exposure up to 2 seconds
Stiftmaterialien
Tin bronze, tin-plated pins and brass, tin-plated solder blades depending on configuration
Abmessungen
Dimensions are available in millimetres and inches according to product variant
Sondermaterialien
Radiation cross-linked material versions are available on request for specific requirements
Produktgruppen
Produktgruppe auswählen.
Wählen Sie eine Produktgruppe, um verifizierte NORWE Typen, Bestellcodes, technische Produktansichten und artikelspezifische Anfrageoptionen aufzurufen.
01

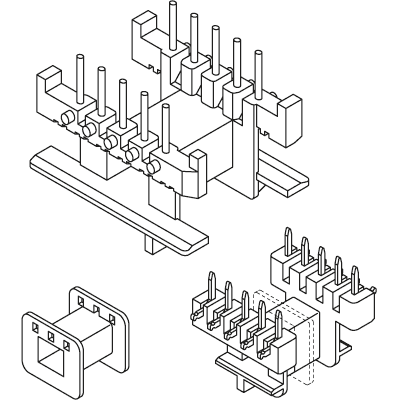

EE 8 - EE 32 Horizontal
Horizontal EE Coil Formers
Horizontal EE coil formers for compact transformers, SMPS and power transfer applications.
Kernbereich: EE 8 - EE 32Ausrichtung: HorizontalMaterialien: PA66 p6g, PA66 A RV250 natural, PA66 A3X2G10 black, PA66 x2g5, PBT pcg
02

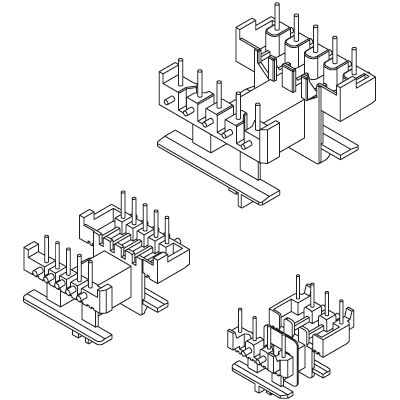

EE 12.6 - EE 25 Horizontal / Extended Creepage Distance
Horizontal EE Coil Formers
Horizontal EE versions with increased creepage distance between ferrite core and solder pin.
Kernbereich: EE 12.6 - EE 25Ausrichtung: HorizontalMaterialien: PA66 A RV250 natural
03

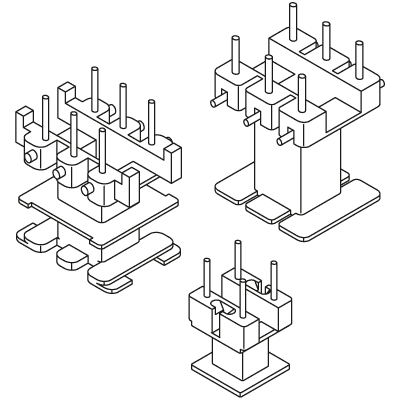

EE 8 - EE 32 Vertical
Vertical EE Coil Formers
Vertical EE coil formers for upright PCB assembly and transformer applications.
Kernbereich: EE 8 - EE 32Ausrichtung: VerticalMaterialien: PA66 p6g, PA66 A RV250 natural, PA66 A3X2G10 black, PA66 x2g5, PBT pcg
04

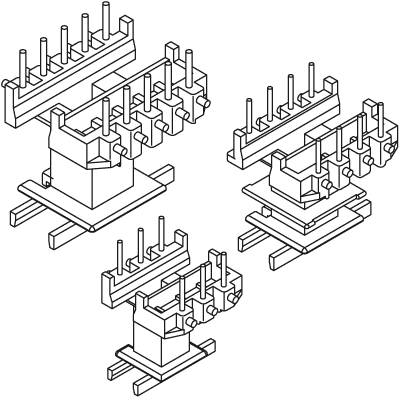

EE 12.6 - EE 25 Vertical / Extended Creepage Distance
Vertical EE Coil Formers
Vertical EE versions with extended creepage distance for demanding insulation requirements.
Kernbereich: EE 12.6 - EE 25Ausrichtung: VerticalMaterialien: PA66 A RV250 natural
05

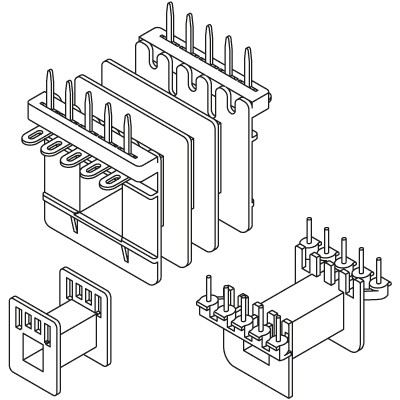

M 20 - M 74 / E 70 - E 80 Horizontal
M-Core / E-Core Coil Formers
Horizontal coil formers for larger M-core and E-core transformer geometries.
Kernbereich: M 20 - M 74 / E 70 - E 80Ausrichtung: HorizontalMaterialien: Material selection depending on variant and requirement
06

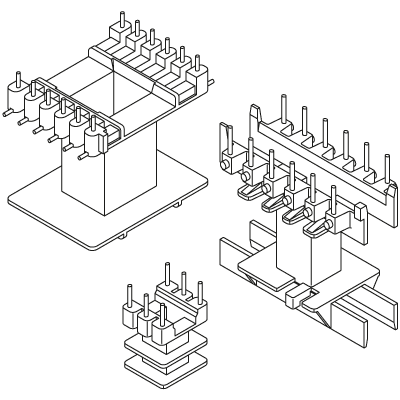

M 20 - M 55 Vertical
M-Core Coil Formers
Vertical M-core coil formers for transformer and power applications.
Kernbereich: M 20 - M 55Ausrichtung: VerticalMaterialien: Material selection depending on variant and requirement
07

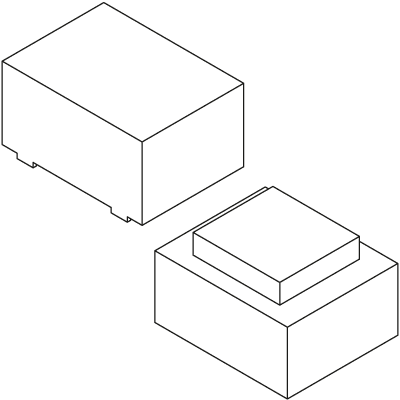

Potting Housings
Accessory / Housing
Potting housings for protection, insulation and encapsulated transformer assembly concepts.
Funktion: Potting and protectionAnwendung: Encapsulated transformer assemblies and protection class transformersMaterial: PA66 p6g
08

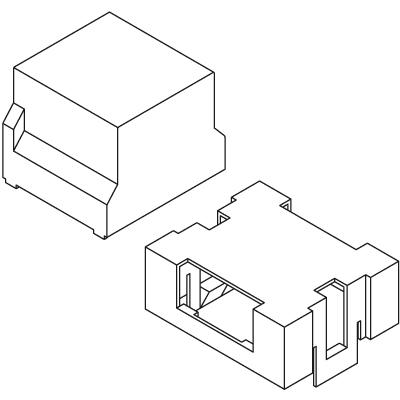

Spring Housings
Accessory / Housing
Spring housings supporting mechanical fixation and assembly requirements.
Funktion: Mechanical fixation and housing supportAnwendung: Transformer assembliesMaterialien: PA66 eg7 and PA66 A RV250 natural depending on version
09

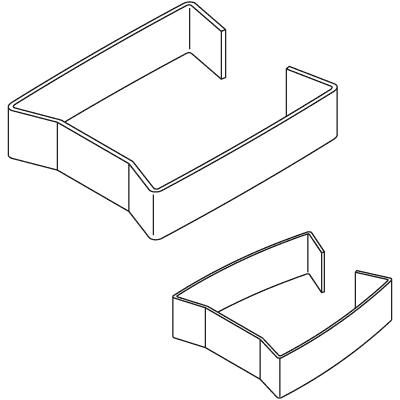

Clamping Brackets
Assembly Component
Clamping brackets for secure mechanical integration of EE/M coil former assemblies.
Funktion: Mechanical clampingAnwendung: Assembly and fixation of core sets and coil formersMaterial: Steel
10

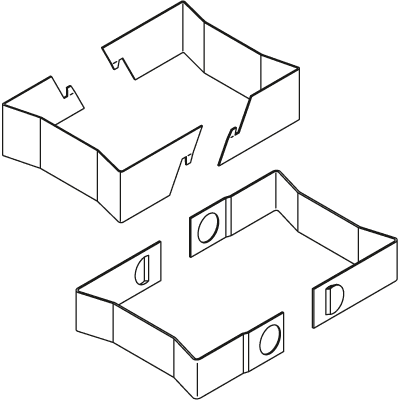

Spring Clips / Spring Clamps
Assembly Component
Spring clips and clamps for secure mounting and assembly support.
Funktion: Mounting and fixationAnwendung: Automatic assembly and horizontal or vertical coil former designsMaterial: Stainless steel
Vorteile
Produktvorteile.
Proven standard geometry for transformer applications
Horizontal and vertical versions available
Extended creepage distance variants for increased insulation requirements
Designed for automated winding processes
Multiple pin, solder blade and assembly configurations
Anforderungen
Technische Anforderungen.
Reliable Insulation
Automated Winding
Extended Creepage Distance
Thermal Stability
Lead-Free Solder Compatibility
Engineering-Merkmale
Für zuverlässige Fertigung ausgelegt.
Jedes Produktdetail unterstützt zuverlässiges Wickeln, Montage, Isolation und langfristige Prozessstabilität.
01
Wire guidance pins for reliable winding processes
02
Strain relief pins for improved wire handling
03
Spacer feet for defined distance to the printed circuit board
04
Extended flanges to help prevent clamping brackets from slipping
05
Versions suitable for numerically controlled winding machines
06
Modular tooling concepts for fast implementation of customer-specific adaptations
Materialien
Technische Werkstoffe.
Die Materialauswahl unterstützt elektrische Isolation, thermische Stabilität und langfristige Zuverlässigkeit in anspruchsvollen Industrieanwendungen.
PA66 p6g / RTI +125°CPA66 A RV250 natural / RTI +100°CPA66 A3X2G10 black / RTI +115°CPA66 x2g5 / RTI +120°CPBT pcg / RTI +130°CRadiation cross-linked materials on request
Materialzugang
Standardmaterialien, UL-Daten und anwendungsspezifische Unterstützung.
Prüfen Sie NORWE Standardkunststoffe und UL-bezogene Daten oder besprechen Sie alternative Werkstoffe für spezifische thermische, elektrische, verarbeitungstechnische oder regulatorische Anforderungen.
Technische Leistungsmerkmale
Verifizierte technische Performance.
Die Produktfamilie ist auf Materialperformance, Lötbeständigkeit, Anschlusstechnik und zuverlässige Verarbeitung ausgelegt.
01
Conventional coil formers with press-fit pins, bent pins or solder blades
02
Tin bronze, tin-plated pins depending on configuration
03
Brass, tin-plated solder blades depending on configuration
04
Maximum soldering temperature up to +350°C for up to 2 seconds
05
Special radiation cross-linked materials available on request
06
Extended creepage distance variants available for increased insulation requirements
Downloads & Zeichnungen
Technische Dokumente ohne Umwege.
Technische Dokumentation ist auf Artikelebene mit der Produktstruktur verbunden. Aktuelle freigegebene Zeichnungen werden von NORWE mit eindeutigem Produktkontext für Engineering und Beschaffung bereitgestellt.
Technische Ressource
Technische Daten
Öffnen Sie das zentrale Dokumentencenter für freigegebene technische und Compliance-Dokumentation.
Dokumentencenter öffnen→
Technische Ressource
Zeichnungsinformationen
Wählen Sie Produktgruppe und Artikel, um freigegebene artikelspezifische technische Zeichnungen direkt aufzurufen.
Produktgruppen öffnen→
Technische Ressource
Anwendungsunterstützung
Klären Sie Produkteignung, Materialfragen und fertigungstechnische Anforderungen mit NORWE.
Anwendungsunterstützung anfragen→
Technische Ressource
Angebotsvorbereitung
Überführen Sie die technische Auswahl direkt in die Angebotsvorbereitung – mit Produkt- und Projektkontext.
Angebot anfragen→
Produktdokumentation
Bestellinformationen
Familienspezifische Bestellhinweise für komplexe Konfigurationen, Montageoptionen und die Interpretation von Bestellcodes.
Artikel-Bestelldaten öffnen →Produktdokumentation
Ergänzende Produktinformationen
Zusätzliche technische Informationen zu dieser Produktfamilie und ihren Artikelvarianten.
Aktuelle Ergänzende Produktinformationen anfragen →Downloads & Zeichnungen
159 freigegebene Zeichnungen direkt über die Artikel verfügbar.
Wählen Sie die passende Produktgruppe und anschließend den Artikel. Freigegebene Zeichnungen können dort ohne Anfrage direkt geöffnet werden.
Verfügbare Ressourcenkategorien
EE/M Product InformationFerrite Cores EF/ELaminations EE/MSolder Pin OverviewSolder Blade OverviewPlastic Material ListRadiation Cross-Linking
Technische FAQ
Häufig gestellte Fragen.
Zuverlässige Spulenkörper für Kleintransformatoren, Leistungstransformatoren, Schaltnetzteile und Wandleranwendungen.
Für diese Produktfamilie sind folgende Werkstoffangaben hinterlegt: PA66 p6g / RTI +125°C, PA66 A RV250 natural / RTI +100°C, PA66 A3X2G10 black / RTI +115°C, PA66 x2g5 / RTI +120°C, PBT pcg / RTI +130°C, Radiation cross-linked materials on request. Die konkrete Eignung ist abhängig von Artikel und Anwendung.
Freigegebene Zeichnungen und technische Dokumente sind direkt über die Produktgruppen, Artikel und das NORWE Dokumentencenter erreichbar. Nicht öffentlich verfügbare Unterlagen können über den technischen Support angefragt werden.
Branchen
Relevante Branchen.
NORWE unterstützt Anwendungen in Branchen, in denen Qualität, Zuverlässigkeit und technische Sicherheit entscheidend sind.
IndustrieelektronikEnergiesystemeIndustrieautomation
Anfrage
Vom Produktinteresse zur technischen Klarheit.
Starten Sie mit EE / M. NORWE unterstützt Sie mit technischen Dokumenten, Musteranforderungen, Angebotsvorbereitung und anwendungsspezifischen Engineering-Fragen.
Anwendung besprechen.
Sprechen Sie mit NORWE über EE / M, technische Anforderungen und anwendungsspezifische Lösungen.
