U-Reihe

Mit diesem Spulenkörper - Katalog informieren wir Sie über die gesamte Produktpalette der U-Reihe

Übertrager mit U-Ferritkernen sind besonders für Leistungs- und Impulsübertrager aber auch als Hochspannungsapparate z. B. in Fernsehgeräten als Zeilentransformatoren im Einsatz.

Wir liefern dazu Spulenkörper aus hochqualifizierten Kunststoffen genau so, wie sie zu Ihrer individuellen Fertigung passen.

Werden im Rahmen der Weiterverarbeitung Hochtemperaturlöttechniken eingesetzt, empfiehlt sich die Verwendung von strahlenvernetzten Thermoplastwerkstoffen. Vernetzte Materialien halten kurze, aber sehr hohe Spitzentemperaturen problemlos aus. Neben den verarbeitungstechnischen Aspekten ergeben sich auch interessante Kostenvorteile.

Unsere umfangreiche Palette an Spezialformen erlaubt durch Auswechseln von Formeinsätzen konstruktive Veränderungen der Bauteile nach Ihren Vorgaben. Als weiteren Vorteil für Sie ermöglicht unser Baukastensystem eine kurze Herstellungszeit der Spritzgussformen zu äußerst günstigen Konditionen.

Für Fragen stehen wir Ihnen selbstverständlich jederzeit zur Verfügung.

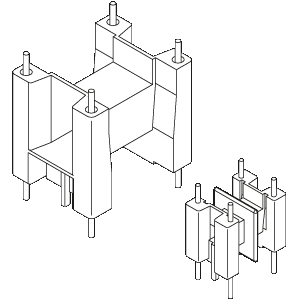

U Standardspulenkörper

Die Spulenkörper sind aus glasfaserverstärktem Polyamid PA66, p6g (RTI Dauergebrauchstemperatur +125°C). Die Lötstifte sind aus Zinnbronze, verzinnt. Maximale Löttemperatur 350°C bis 2 Sekunden.
Sondermaterialien - z.B. Strahlenvernetzung - und -ausführungen auf Anfrage, Abmessungen in mm/inch.

Die Spulenkörper weisen verdeckt durchgehende Rundstifte für eine beidseitige Kontaktierung auf. Zur Produktausstattung gehören Drahtführungen, Unverwechselbarkeits-Zapfen (Bohrung in der Printplatte) und Abstandsstege. Letztgenannte verhindern Blindlötungen durch abgedeckte Printlöcher.

U 10 - U 20 Standard

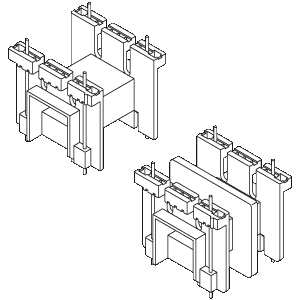

U 25 Universalspulenkörper mit m-Lötstiften

Die Spulenkörper sind aus glasfaserverstärktem Polyamid PA66, x2g5 (RTI Dauergebrauchstemperatur +120°C). Die Lötstifte sind aus Zinnbronze, verzinnt. Maximale Löttemperatur 350°C bis 2 Sekunden.
Sondermaterialien - z.B. Strahlenvernetzung - und -ausführungen auf Anfrage, Abmessungen in mm/inch.

Die Spulenkörper weisen offene durchgehende Rundstifte für eine beidseitige Kontaktierung auf. Für eine zusätzliche Fixierung der Spulenkörper sind Befestigungslöcher für selbstschneidende Blechschrauben vorgesehen. Breite Abstandsstege sorgen für eine stabile Auflage zur Printplatte und verhindern Blindlötungen durch abgedeckte Printlöcher.

U 25 mit m-Lötstiften

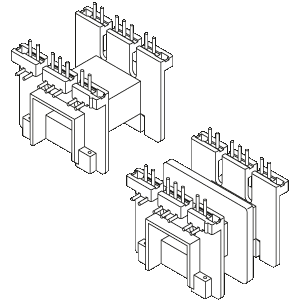

U 25 Universalspulenkörper mit h-Lötstiften oder z-Lötstiften

Die Spulenkörper sind aus glasfaserverstärktem Polyamid PA66, x2g5 (RTI Dauergebrauchstemperatur +120°C). Die Lötstifte sind aus Zinnbronze, verzinnt. Maximale Löttemperatur 350°C bis 2 Sekunden.
Sondermaterialien - z.B. Strahlenvernetzung - und -ausführungen auf Anfrage, Abmessungen in mm/inch.

Die Ausführung mit h-Stiften ist zur radialen Anwicklung von dünnen Drähten und Litzen, und die Ausführung mit z-Stiften zum platzsparenden Einbau auf der Printplatte. Für eine zusätzliche Fixierung der Spulenkörper sind Befestigungslöcher für selbstschneidende Blechschrauben vorgesehen. Breite Anstandsstege sorgen für eine stabile Auflage zur Printplatte.

U 25 mit h-/z-Lötstiften

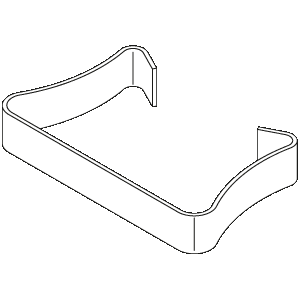

Spannbügel SB-U

Für die Verbindung von Ferritkernhälften können Kleber (Araldit) verwendet werden, die bis zur Aushärtung unter Druck stehen sollen. Vorteilhafter und rationeller sind leicht montierbare Spannbügel SB aus Stahl, die zum Zusammenhalten von Ferritkernhälften geeignet sind. Der Klammerdruck ändert sich bei Schwankungen der Betriebstemperatur nicht, da die Klammern den gesamten Ferrit umschließen.

Pro Kernsatz und Spulenkörper ist ein Spannbügel erforderlich. Für die zusätzliche Verbindung mit dem Spulenkörper und gegen Frequenzgeräusche ist ein Tropfen Kleber zu verwenden.
Abmessungen in mm/inch.
Für Bestellungen Typenbezeichnung und Bestell-Code angeben.

SB-U 10

U Bestellbeispiel

Alle Detail-Angaben, die zur korrekten Ausführung Ihrer Bestellung notwendig sind, entnehmen Sie bitte dem Bestellbeispiel (pdf-Datei).

U Bestellbeispiel

Ergänzende Produktinformationen

Erläuternde bzw. weitergehende Informationen zu dieser Spulenkörper-Serie entnehmen Sie bitte der anhängenden pdf-Datei.

- Informationen zur U-Serie
- Übersicht der Lötstifte für U-Spulenkörper
- Kunststoffmaterialliste
- U Ferrit-Kerne
