ETD/EER-Reihe

Unsere gesamte Produktpalette der ETD und EER-Reihe

Die Bauteile der ETD-Reihe und der EER-Reihe sind eine Weiterentwicklung der bekannten EC-Reihe und wurden speziell für Wandler in Schaltnetzteilen konstruiert. Wir liefern dazu Bauteile aus hochqualifizierten Kunststoffen wie sie zu Ihrer individuellen Fertigung passen.

Werden im Rahmen der Weiterverarbeitung Hochtemperaturlöttechniken eingesetzt, empfiehlt sich die Verwendung von strahlenvernetzten Thermoplastwerkstoffen. Vernetzte Materialien halten kurze, aber sehr hohe Spitzentemperaturen problemlos aus. Neben den verarbeitungstechnischen Aspekten ergeben sich auch interessante Kostenvorteile.

Unsere umfangreiche Palette an Spezialformen erlaubt durch Auswechseln von Formeinsätzen konstruktive Veränderungen der Bauteile nach Ihren Vorgaben. Als weiteren Vorteil für Sie ermöglicht unser Baukastensystem eine kurze Herstellungszeit der Spritzgussformen zu äußerst günstigen Konditionen.

Für Fragen stehen wir Ihnen selbstverständlich jederzeit zur Verfügung.

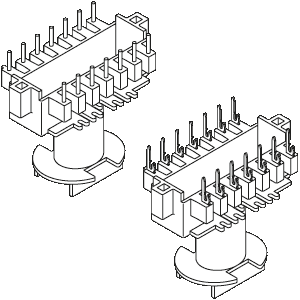

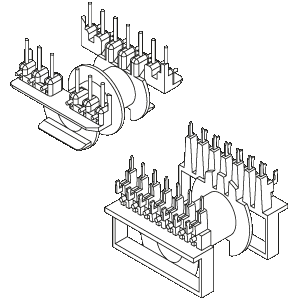

ETD Spulenkörper Horizontal

Die Spulenkörper sind aus glasfaserverstärktem Polyethylenterephthalat PET, rtg nat.(RTI Dauergebrauchstemperatur +155°C). Das Lötstiftmaterial ist Zinnbronze, verzinnt und das Lötschwertmaterial ist Messing, verzinnt. Maximale Löttemperatur 350°C bis 2 Sekunden.
Sondermaterialien - z.B. Strahlenvernetzung - und -ausführungen auf Anfrage, Abmessungen in mm/inch.

Die Spulenkörper sind erhältlich im neusten Design ETD lr und in den bewährten Ausführungen ETD Standard mit Lötstiften und ETD Standard mit Lötschwertern.
Für jeden Einsatz die angemessene Lösung - informieren Sie sich über die individuellen Qualitäten der unterschiedlichen Ausführungen unter den Produktinformationen.

ETD Horizontal

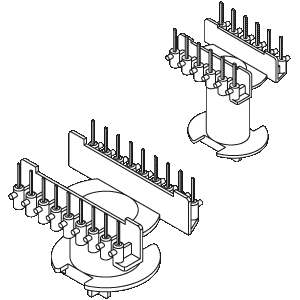

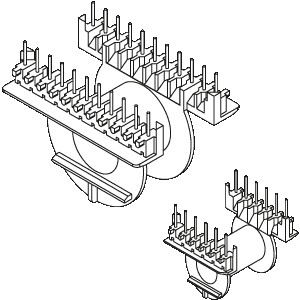

ETD Spulenkörper Vertikal

Die Spulenkörper sind aus glasfaserverstärktem Polyethylenterephthalat PET, rtg nat. (RTI Dauergebrauchstemperatur +155°C). Das Lötstiftmaterial ist Zinnbronze, verzinnt und das Lötschwertmaterial ist Messing, verzinnt. Maximale Löttemperatur 350°C bis 2 Sekunden. Sondermaterialien - z.B. Strahlenvernetzung - und -ausführungen auf Anfrage, Abmessungen in mm/inch.

Die Spulenkörper sind erhältlich in den bewährten Ausführungen ETD Standard mit Lötstiften und ETD Standard mit Lötschwertern. Für jeden Einsatz die angemessene Lösung - informieren Sie sich über die individuellen Qualitäten der unterschiedlichen Ausführungen unter den Produktinformationen.

ETD Vertikal

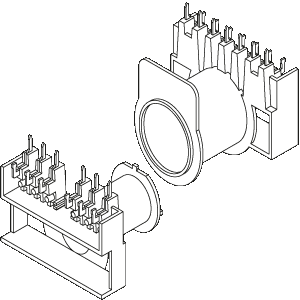

ETD Schutzklasse-Spulenkörper in konzentrischer Bauform

Die Spulenkörper sind aus glasfaserverstärktem Polyamid PA66, x2g5 (RTI Dauergebrauchstemperatur +120°C). Die Lötschwerter werden aus Messingmaterial gestanzt und nachträglich verzinnt. Maximale Löttemperatur 350°C bis 2 Sekunden.
Sondermaterialien - z.B. Strahlenvernetzung - und -ausführungen auf Anfrage, Abmessungen in mm/inch.

Spulenkörper zum Aufbau von Schutzklasse-Übertragern mit übereinander liegenden Wicklungen. Die Primär- und Sekundärhälften lassen sich durch diese besondere Bauform getrennt voneinander bewickeln.

ETD Schutzklasse

EER Spulenkörper Horizontal

Die Spulenkörper sind aus glasfaserverstärktem Polyethylenterephthalat PET, rtg (RTI Dauergebrauchstemperatur +155°C). Das Lötstiftmaterial ist Zinnbronze, verzinnt. Maximale Löttemperatur 350°C bis 2 Sekunden. Sondermaterialien - z.B. Strahlenvernetzung - und -ausführungen auf Anfrage, Abmessungen in mm/inch.

Die Spulenkörper sind erhältlich im modernen Design mit Lötstiften. Für jeden Einsatz die angemessene Lösung - informieren Sie sich über die individuellen Qualitäten der unterschiedlichen Ausführungen unter den Produktinformationen.

EER Spulenkörper Horizontal

EER Spulenkörper Vertikal

Die Spulenkörper sind aus glasfaserverstärktem Polyethylenterephthalat PET, rtg (RTI Dauergebrauchstemperatur +155°C). Das Lötstiftmaterial ist Zinnbronze, verzinnt. Maximale Löttemperatur 350°C bis 2 Sekunden. Sondermaterialien - z.B. Strahlenvernetzung - und -ausführungen auf Anfrage, Abmessungen in mm/inch.

Die Spulenkörper sind erhältlich im modernen Design mit Lötstiften.
Für jeden Einsatz die angemessene Lösung - informieren Sie sich über die individuellen Qualitäten der unterschiedlichen Ausführungen unter den Produktinformationen.

EER Spulenkörper Vertikal

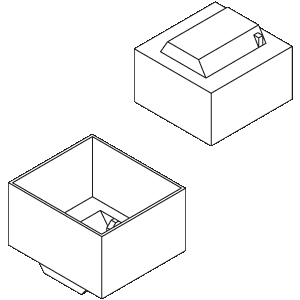

ETD Vergussgehäuse Horizontal

Die Gehäuse sind aus glasfaserverstärtem Polyamid PA66, x2g5 (RTI Dauergebrauchstemperatur +120°C).
Sondermaterialien - z.B. Strahlenvernetzung - und -ausführungen auf Anfrage, Abmessungen in mm/inch.

Die Gehäuse sind für den Einbau von ETD-Horizontal-Spulenkörpern geeignet.
Für Bestellungen Typenbezeichnung und Code-Nr. angeben.

ETD Potting Box Horizontal

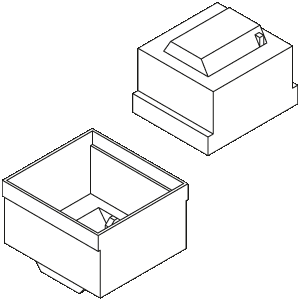

ETD lr Vergussgehäuse Horizontal

Die Gehäuse sind aus glasfaserverstärtem Polyamid PA66, x2g5 (RTI Dauergebrauchstemperatur +120°C).
Sondermaterialien - z.B. Strahlenvernetzung - und -ausführungen auf Anfrage, Abmessungen in mm/inch.

Die Gehäuse mit der reduzierten Höhe sind speziell für die neue Ausführung ETD lr, die als Besonderheit ein minimiertes Gewicht und eine kürzere Gesamthöhe haben.
Für Bestellungen Typenbezeichnung und Code-Nr. angeben.

ETD lr Potting Box Horizontal

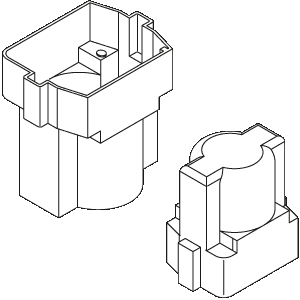

ETD Vergussgehäuse Vertikal

Die Gehäuse sind aus glasfaserverstärtem Polyamid PA66, x2g5 (RTI Dauergebrauchstemperatur +120°C).
Sondermaterialien - z.B. Strahlenvernetzung - und -ausführungen auf Anfrage, Abmessungen in mm/inch.

Die Gehäuse sind für den Einbau von ETD-Vertikal-Spulenkörpern geeignet. (Nicht passend für ETD-Spulenkörper mit seitlicher Stiftanwicklung.)
Für Bestellungen Typenbezeichnung und Code-Nr. angeben.

ETD Potting Box Vertikal

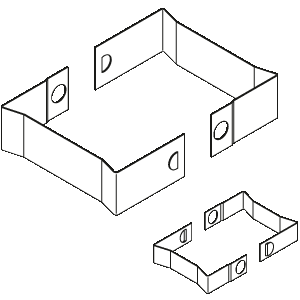

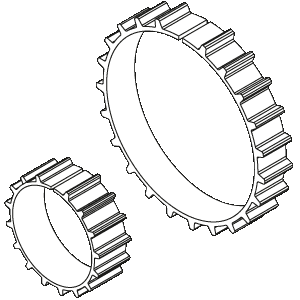

Schutzklasse mit Distanzring DR

Distanzringe DR sind aus glasfaserverstärktem Polyamid PA66, x2g5 (RTI Dauergebrauchstemperatur +120°C) oder aus glasfaserverstärktem Polyethylenterephthalat PET, rtg nat. (RTI Dauergebrauchstemperatur +155°C).
Sondermaterialien - z.B. Strahlenvernetzung - und -ausführungen auf Anfrage, Abmessungen in mm/inch.

Der Einsatz von Distanzringen DR ist bei rundem Wickelquerschnitt für die entsprechende Einhaltung der Kriech- und Luftstrecken zwischen Primär/ Sekundär sowie zum Kern vorteilhaft. Die Ringe sind additiv praktisch für alle Abmessungen einsetzbar.
Für Bestellungen Typenbezeichnung und Code-Nr. angeben.

Distanzring DR

Federklammer FK-ETD

Für die Verbindung von ETD-Kernhälften können Kleber (Araldit) verwendet werden, die bis zur Aushärtung unter Druck stehen sollen. Vorteilhafter und rationeller sind die leicht montierbaren Federklammern FK aus rostfreiem Stahl, die für horizontale als auch vertikale Bauweise geeignet sind.

Der Klammerdruck bleibt konstant bei Temperaturschwankungen, und hat keinen Einfluss auf den Spulenkörper. Pro Kernsatz und Spulenkörper sind zwei Federklammern FK erforderlich. Für die zusätzliche Verbindung mit dem Spulenkörper und gegen Frequenzgeräusche ist ein Tropfen Kleber zu verwenden. Abweichende Materialdicken auf Anfrage.
Für Bestellungen Typenbezeichnungen und Code-Nr. angeben.

FK-ETD 19 - FK-ETD 59

Bestellbeispiel

Alle Detail-Angaben, die zur korrekten Ausführung Ihrer Bestellung notwendig sind, entnehmen Sie bitte dem Bestellbeispiel (pdf-Datei).

ETD/EER Bestellbeispiel

Ergänzende Produktinformationen

Erläuternde bzw. weitergehende Informationen zu dieser Spulenkörper-Serie entnehmen Sie bitte der anhängenden pdf-Datei.

- Informationen zu ETD/EER-Serien
- Beschreibung der Distanzringe
- Übersicht der Lötstifte
- Übersicht der Lötschwerter
- Kunststoffmaterialliste
- Beschreibung über Strahlenvernetzung
- ETD Ferrit-Kerne
- EER Ferrit-Kerne

ETD/EER Produkt-Infos
