NORWE Spulenkörper und Bauteile - unsere Messeneuheiten 2012

NORWE präsentiert den internationalen Fachbesuchern als Ergänzung seines Spulenkörper-Programms folgende Messeneuheiten:

EE 16 und EE 20 Spulenkörper SMD2

Gleich mit zwei zusätzlichen, volumen-orientierten Baugrößen - EE 16 und EE 20 - erfolgt der marktgerechte Ausbau der oberflächen-montierbaren Bauteilserie. Die Spulenkörper sind mit massiven, U-förmigen Lötstiften ausgestattet. Die getrennte Anwickel- und Lötseite ermöglicht das automatische Anwickeln und Verlöten der Wicklungsenden.

Ein Benetzen der Kontaktflächen zur Printplatte mit Zinn ist dabei ausgeschlossen. Lieferbar sind Ein- und Zweikammerausführungen. Für eine automatische Bestückung von EE SMD-Übertragern eignen sich die auf dem oberen Flansch der Spulenkörper fest einrastbaren Pick and Place-Kappen.

EE 16 SMD2 + EE 20 SMD2

Serie EE SMD2 mit längeren Kriechstrecken

Serienerweiterung der SMD2 Spulenkörper EE 5 bis EE 20 mit verlängerten Kriechstrecken zwischen Ferritkern und Lötstiften. Die Spulenkörper sind mit U-förmigen Lötstiften ausgestattet. Die getrennte Anwickel- und Lötseite ermöglicht das automatische Anwickeln und Verlöten der Wicklungsenden.

Eine Benetzung der Kontaktfläche zur Printplatte mit Zinn ist dabei ausgeschlossen. Geplant sind sowohl Ein- und Zwei-Kammerausführungen mit unterschiedlicher Anzahl von Kontakten. Für eine automatische Bestückung sind fest einrastbare Pick and Place-Kappen lieferbar.

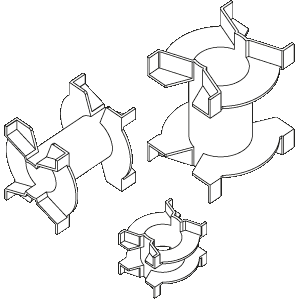

EE 5 SMD2 - EE 20 SMD2

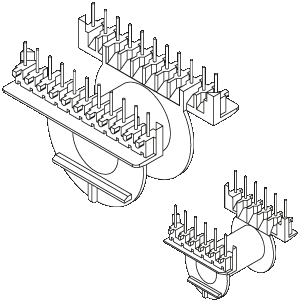

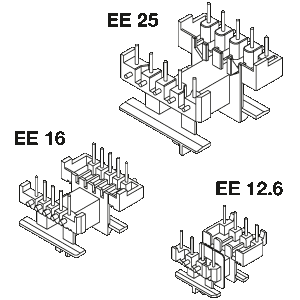

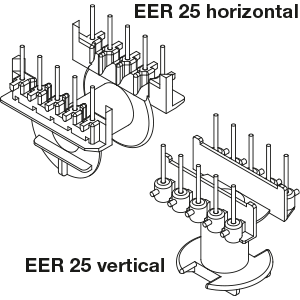

Serie EE Horizontal mit längeren Kriechstrecken

Aktuell plant NORWE eien Serienerweiterung der Spulenkörper EE/M Horizontal, EE 12.6 bis EE 25 mit verlängerter Kriechstrecke zwischen Ferritkern und Lötstift.

Alle Bauformen lassen sich rationell auf numerisch gesteuerten Wickelmaschinen verarbeiten. Spezielle Umwickelzapfen und die Drahtführung gewährleisten eine stets zugentlastete Anwicklung. Abstandsfüße zur Printplatte verhindern Blindlötungen durch abgedeckte Printlöcher.

EE 12.6 - EE 25

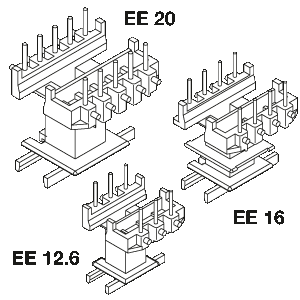

Serie EE Vertikal mit längeren Kriechstrecken

Aktuell plant NORWE eien Serienerweiterung der Spulenkörper EE/M Horizontal, EE 12.6 bis EE 25 mit verlängerter Kriechstrecke zwischen Ferritkern und Lötstift.

EE 12.6 - EE 25

ETD lr Spulenköper für Litzen

Die ETD lr Spulenkörper wurden von NORWE neu entwickelt zur Reduzierung des Gewichts und der Bauhöhe.

Ergänzend zu der Version mit Lötstift kann ein Litzenlötschwert für dicke Drähte oder Litzen verwendet werden. Optional kann, je nach Anwendung, das Lötschwert um 90° gedreht montiert werden (Version 2).

ETD 19 lr - ETD 59 lr

Große SMD2 EP Spulenkörper

Gleich mit zwei zusätzlichen, volumenorientierten Baugrößen - EP 17 und EP 20 - erfolgt der marktgerechte Ausbau der oberflächen-montierbaren Bauteileserie. Die Spulenkörper sind mit massiven, U-förmigen Lötstiften ausgestattet. Die getrennte Anwickel- und Lötseite ermöglicht gegenüber bisherigen SMD-Techniken das automatische Anwickeln und Verlöten der Wicklungsenden. Ein Benetzen der Kontaktflächen zur Printplatte mit Zinn ist dabei ausgeschlossen.

Die automatische und damit wirtschaftliche Montage des bewickelten SMD-Spulenkörpers mit den beiden Ferritkernhälften wird durch ein Federgehäuse ermöglicht, welches sich mit dem Spulenkörper passend verbindet und gleichzeitig die Ferritkernhälften federnd zusammenhält. Die glatte Gehäuseoberseite ermöglicht eine "Pick and Place" Montage.

EP 13 SMD2 - EP 20 SMD2

SMD - Minigehäuse

Die horizontalen Ringkern-Vergussgehäuse der Bauform fw und LP sind von bedonderer Aktualität - sie sind unverzichtbar im Rahmen des Bedarfs an oberflächenmontierbaren Minibauteilen. Die Gehäuse mit der Lötstiftform fw sichern im Rahmen der Weiterverarbeitung einen definierten Abstand des Gehäuses über der Printplatte. Die Anschlussstellen zur Printplatte sind von außen sichtbar - eine gute Positionierung, Löt- und Prüfbarkeit ist somit gewährleistet.

Ganz ohne Metall kommen die Gehäuse der Kontaktierung LP aus. Die Bewicklung erfolgt direkt an speziellen, integrierten Kunststofffüßchen. Drahtanfang und -ende werden dabei in einem V-förmigen Schlitz festgelegt (Drahtabriss). Die Anwicklung der vorab blank zu bürstenden Drahtenden dient gleichzeitig als Lötverbindung zur Printplatte.

H-RG 4.9 - H-RG 6.5

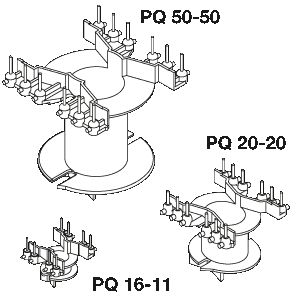

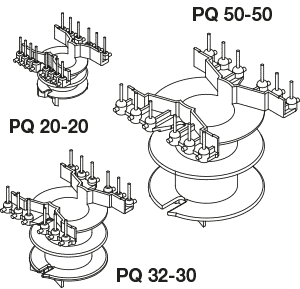

PQ 16 bis PQ 50 Spulenkörper mit Lötstiften

Die hochaktuelle PQ-Serie bietet ein Maximum an Ausgangsleistung bei einem Minimum an Gewichts- und Volumenbedarf. Von NORWE speziell entwickelt für einen Einbau mit vertikaler Magnetachse zeichnet sich die Serie besonders durch einen geringen Platzbedarf auf der Printplatte aus.

Die Spulenkörper eignen sich zur Verarbeitung auf modernsten, numerisch gesteuerten Wickelmaschinen und haben linear angeordnete Lötstiftreihen, an die axial angewickelt werden kann. Umwickelzapfen gewährleisten dabei eine zugentlastete Anwicklung. Abstandsfüßchen zur Printplatte stellen sicher, dass Blindlötungen durch abgedeckte Printlöcher der Vergangenheit angehören.

PQ 16-11 - PQ 50-50

H-RG SMD Gehäuse mit Vier-Seiten-Bestückung

Die Gehäuse eignen sich speziell zur Oberflächenmontage, wie sie z.B. bei stromkompensierten Entstördrosseln oder ISDN-Übertragern zur Anwendung kommt.

Die Lötstiftform Typ fw sichert dabei einen definierten Abstand des Gehäuses über der Printplatte. So bleiben die Anwickelstellen von außen zugänglich, die Anschlussbeinchen sind gut zu positionieren und können geprüft werden.

H-RG 9.0 - H-RG 16.5

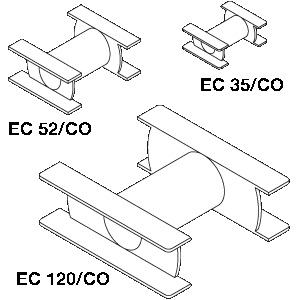

NORWE Innovativ

Demnächst neu in unserem Programm: LDS sowie SMD3 Technische Details und weitere Informationen folgen in Kürze.

LDS Laser-Direct-Structuring für Sonderbauformen mit kleinen Abmessungen. SMD3 Nach Gull-wing (SMD1) und U-förmigen Lötstiften (SMD2) folgt nun die nächste Generation der Oberflächen-montierbaren Bauteile auf Basis von LDS.

LDS + SMD3

PC-SMD 4.6 x 3.1 Anschlussträger

Übertrager mit Schalenkernen sind wegen der magnetisch geschlossenen Form sehr streufeldarm und haben somit eine günstige elektromagnetische Verträglichkeit (EMV). Durch integrierte Anschluss-Stifte und Drahtführungsbereiche an den Flanschen ist eine vollautomatische Bewicklung der Spulenkörper auf modernen, numerisch gesteuerten Wickelmaschinen problemlos möglich.

Für die Bauform A 4.6 x 3.1 ist sowohl eine Gull-Wing Version (fm, SMD1) als auch eine Version mit U-förmigen Lötstiften (fu, SMD2) geplant. rden.

A 4.6 x 3.1 (SMD1+SMD2)

Materialien mit halogenfreiem Flammschutz

Die größtmögliche Schonung von Mensch und Umwelt hat bei NORWE schon immer einen hohen Stellenwert eingenommen. Dokumentiert wird dies duche ein zertifiziertes Umwelt-Managementsystem, u.a. mit dem Ziel, Kunststoffe mit halogenfreiem Flammschutz-System verstärkt einzuführen.

Im Rahmen der individuellen Produktanwendung und unter Berücksichtigung von Kuststoffpreisen ist ein geeignetes Flammschutz-Konzept auszuwählen. Für die Beantwortung von Fragen stehen unsere Spezialisten gerne zur Verfügung.

Materialien mit halogenfreiem Flammschutz

NORWE AEO-zertifiziert

Das AEO-Zertifikat - Authorised conomic Operator (Zugelassener Wirtschaftsbeteiligter) - ist ein europäisches Zertifikat aller 27 EU-Länder für weltweit tätige Unternehmen aller Industriezweige, welches nach sehr strengen Kriterien von den jeweiligen Finanzministerien verliehen wird.

Es handelt sich bei einem AEO um einen besonders zuverlässigen und vertrauenswürdigen Wirtschaftsbeteiligten. Die Zuverlässigkeit wird anhand der Kriterien "Einhaltung der Zollvorschriften, zufriedenstellendes Buchführungssystem, Zahlungsfähigkeit, Zuverlässigkeit und Einhaltung von Rechtsvorschriften sowie ggf. angemessene Sicherheitsstandards" bewertet.

NORWE AEO-zertifiziert

PPS Torelina A504X90 ersetzt PPS R-4

Zur Zeit ist die Lage am Kunststoffmarkt für technische Thermoplaste allgemein sehr angespannt - aktuell bei PPS (Polyphenylensulfid) - so dass eine reibungslose Versorgung nicht mehr sichergestellt werden kann. Speziell für dieses Material gibt es z. Zt. keine ausreichenden Beschaffungsmöglichkeiten.

Mit Torelina (torA504) können wir einen vergleichbaren PPS Hochtemperatur- Kunststoff anbieten. Die Produktion unserer Standardbauteile (u.a. die gesamte Produktpalette der NORWE SMD-Baureihe) wurde bereits umgestellt um die Lieferbereitschaft langfristig wieder sicherzustellen. In Kürze werden entsprechend der Umstellung alle Verkaufsunterlagen angepasst.

Torelina ersetzt Ryton

50 Jahre Spulenkörper

System- und Produktqualität sind bei uns im Einklang - bis hin zur optischen und händischen Endkontrolle. Nationale und internationale Unternehmen vertrauen auf den NORWE-Standard, d.h. zertifizierte Qualität nach DIN EN ISO 9001:2008, DIN EN ISO 14001:2005 und nach UL 746D.

Qualität bedeutet bei NORWE aber auch, sich technischen und logistischen Herausforderungen zu stellen und auf individuelle Kundenwünsche einzugehen.

50 Jahre Spulenkörper

Wir konzipieren und realisieren Ihre Innovationen - die Exklusivität ist bei uns gesichert.

Profitieren Sie von den Erfahrungen und Fachkenntnissen unseres Spezialisten-Teams. In enger und partnerschaftlicher Abstimmung konzipieren und realisieren wir funktionell und wirtschaftlich Ihre Innovationen. Wir produzieren auf Basis unseres zertifizierten Umwelt-Managementsystems immer in zertifizierter Qualität, optimiert für Ihren Bedarf von kleinen Stückzahlen bis zu Großserien. Und ganz gleich, ob zur Wahrung und Sicherung von Marktvorteilen oder im Rahmen einer Patentanmeldung - Ihre Entwicklungen genießen bei uns kompromisslosen Schutz.

Sonderbauformen, optimiert für Ihre spezifischen Anwendungen -Einzel-Bauteile sowie kompatible Baugruppen -Vielfältige Bauteilausführungen durch flexible Ergänzungen der Werkzeuge -Kostengünstige Detailmodifikationen bestehender NORWE-Artikel, z.B. zur Optimierung Ihres Produktionsprozesses -Unterstützung bei komplexen Produktentwicklungen, z.B surch Prototypen oder Simulationen Gerne stehen wir Ihnen bereits in der frühen Phase der Entwicklung Ihrer Produkte beratend zur Seite.

Sonderbauformen

NORWE QR-Code

QR-Code (Quick Response) sind aus der Kommunikation nicht mehr wegzudenken. Smartphones und PDAs verfügen über eine eingebaute Kamera und eine Software, die das Scannen von einem QR-Code ermöglicht. Das sogenannte Mobile-Tagging dient der schnellen und unkomplizierten Aufnahme von Informationen. ng

Überwiegend beinhaltet ein QR-Code die kodierte Abbildung einer Webadresse. Neben URLs kann ein QR-Code auch Telefonnummern, Adressen, Daten oder Texte enthalten. Sie lassen sich einfach mit einem Klick abspeichern und ganz individuell nutzen.

NORWE QR-Code
